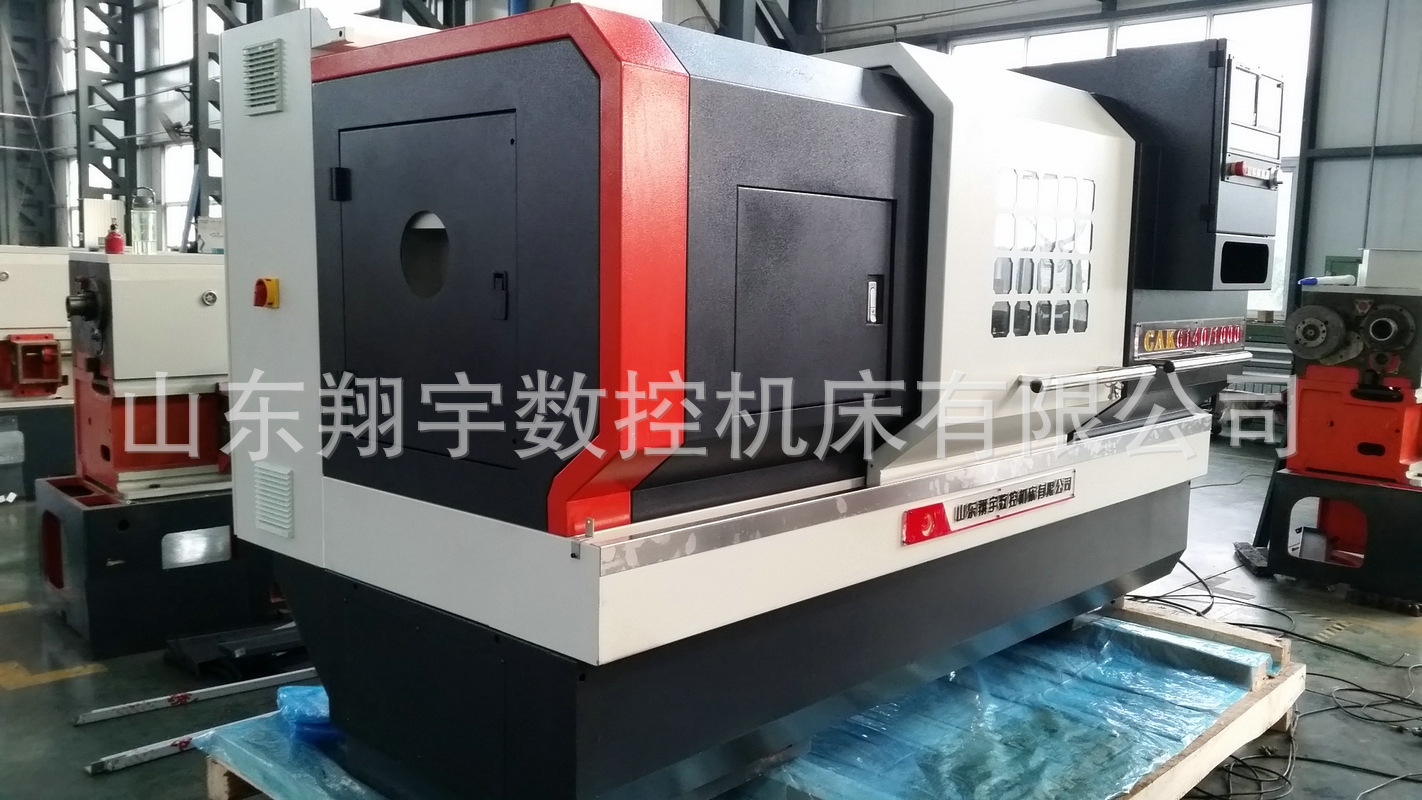

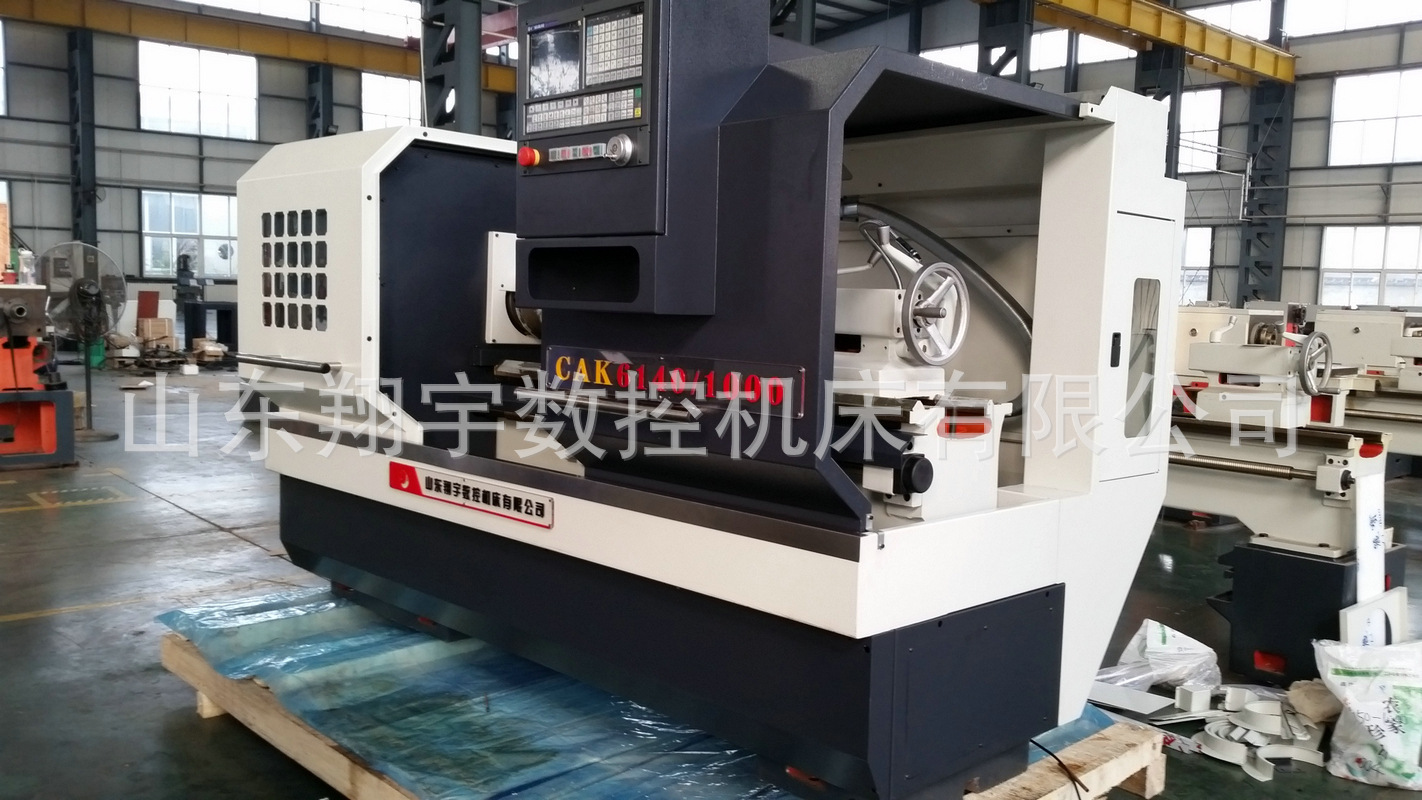

CAK6140数控车床

CAK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的可选设备。GSK980TDC、西门子808或FANUC 0i-mate td数控系统和数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件均采用国外或国产有名品牌。机床配置国家有名品牌立式四工位数控刀架,可选配六工

适用行业/加工:五金加工/轴、盘、套、特形面及螺杆类工件的首选设备

数控机床
  • 精度高

    精度高

  • 稳定

    稳定

  • 效率高

    效率高

  • 节能

    节能



  undefined

undefined

undefined



undefined


undefined

CAK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的可选设备。
GSK980TDC、西门子808或FANUC 0i-mate td数控系统和数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件均采用国外或国产有名品牌。
机床配置国家有名品牌立式四工位数控刀架,可选配六工位或八工位卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,保持机床的精度及稳定性。
主要部件介绍
1、床身:
采用平床身结构,树脂砂造型,优品铸铁铸造,床身导轨宽度为400mm。导轨采用中频淬火磨削和贴塑工艺,具有良好的精度保持性。
2、主轴箱:
主轴结构采用前后端支承结构,主轴具有很高的刚度;轴承采用哈尔滨轴承厂精密高的主轴专一轴承,使主轴具有很高的旋转精度。主传动为四档液压变速档内无级变频调速,速度范围为21~1500r/min;主传动齿轮副均经淬硬磨削处理,各传动副和滚动轴承均经油液润滑,具有良好高速低温升性能;主轴箱箱体的设计考虑了散热措施和减震机构,使得主轴箱具有噪声低,传动精度高的特点,机床噪声不过国家标准规定数值。机床具有电器过载保护装置,机械过载保护装置和控制主轴转动的急停装置。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴,通过变频系统控制变频电机可实现21~1500rpm(正反转)自动四档无级调速,主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计,具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向(X轴)及纵向(Z轴)进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。采用国产汉江丝杠精密滚珠丝杠。滑板导轨贴有防爬行的塑料软带,可保持机床的定位精度和重复定位精度。
5. 尾座:
机床尾座的设计考虑到刚性、承载能力和使用的宜人性。顶紧方式为手动。也可配置液压或气动尾座,增加加工效率。
6.卡盘
机床配置呼和浩特产250mm手动三爪自定心卡盘或10”液压卡盘。
7. 集中润滑系统
常州亚星产立式四工位数控刀架,具有定位精度高、稳定强,应用广、结构简单、维修方便等特点。可选配六工位电动刀架。
机床采用广州数控GSK980TDC车床控制系统。
GSK980TDC是基于GSK980TDb软硬件推出的新产品,具有横式和竖式两种结构。采用8.4吋彩色LCD,可控制5个进给轴(含Cs轴)、2个模拟主轴,小的指令单位0.1μm。新增软功能按键、图形化界面设计、对话框式操作,人机界面友好。PLC梯形图在线显示、实时监控,具有手脉试切和多次在规定的时间里停机功能。作为GSK980TDb的新产品GSK980TDc是数控车床工艺质量变好的选择。
数控系统采用了32位嵌入式CPU和大规模可编程器件FPGA,运用实时多任务控制和硬件插补,实现了μm级精度的运动控制,保持高速、效率高的加工。
支持中文、英文、西班牙、俄文、葡萄牙文等多种语言显示,加工轨迹能实时跟踪显示,增加了系统时钟及报警日志。
系统程序容量: 40M、384个程序(含子程序、宏程序);支持编辑功能:程序/程序段/字检索、修改、删除;
程序格式:ISO代码,支持语句式宏指令编程,支持相对坐标、混合坐标等多种坐标编程;
程序调用:支持带参数的宏程序调用,4级子程序嵌套。
系统支持RS232接口:工件程序、参数等文件双向传输,支持PLC程序、系统软件串口和USB接口:U盘文件操作、U盘文件直接加工,支持PLC程序、系统软件U盘。
采用ISO国标标准数控G代码,同时兼容日本发那科(FANUC)数控系统。国家主流的编程方式,方便操作者快且容易的使用本系统。
机床的精度
工件精度:IT6-IT7
工件表面粗糙度:Ra1.6μm
定位精度 0.03/1000mm 大精度是0.05mm
重复定位精度0.015/1000mm大精度是0.04mm
圆度:0.005mm
平面度:0.025/300mm
机床工作环境
环境温度:5℃~40℃范围内,且24h平均温度不超过35℃。
相对湿度:30%~95%范围内,且湿度变化的原则是不应引起冷凝。
海拔高: 1000m以下。
空气:没有太多的灰尘、酸气、腐蚀气体和盐分。
注意阳光直射机床,或热照射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。

随机附件及工具清单

序号 设备名称 型号或规格 生产厂家/国别 数量
1 顶尖 60° 国产 1件
2 手推式油枪   国产 1件
5 卡盘扳手   呼和浩特众环 1件
6 常用工具包   国产 1套
7 卡盘螺钉扳手   国产 1件
8 地脚螺钉及调整垫铁   国产 1套

随机技术文件清单

序号 名称 数量 备注
1 使用说明书 1套
2 合格证明书 1套
3 装箱单 1套
4 自动润滑系统说明书 1套
5 数控系统说明书 1套

机床参照国家标准:
JB/T8324.1-1996《数控卧式车床 精度检验》;
JB/ T8324.2-1996《数控卧式车床 技术条件》。
